Описание

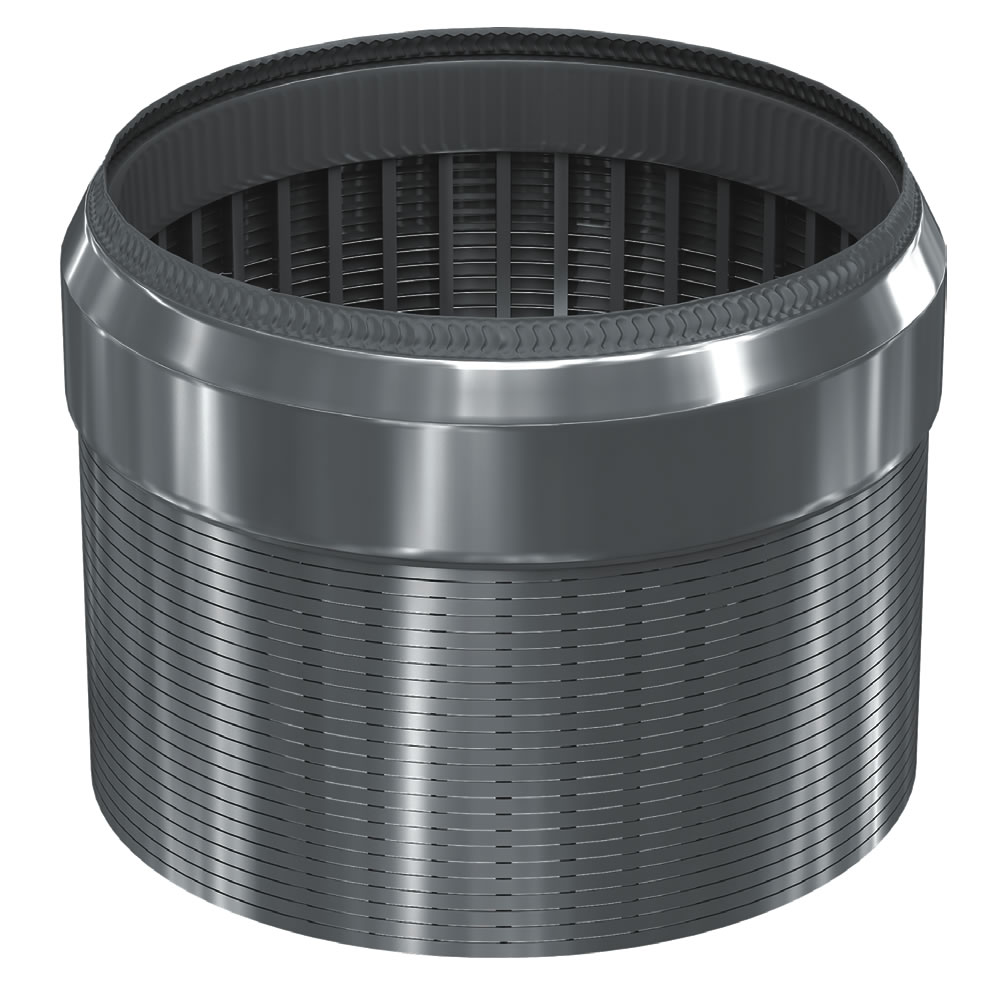

Одним из основных конструктивных элементов фильтровального оборудования, выпускаемого АО «ПО СТРОНГ» является щелевая решетка. Она изготавливается методом спиральной навивки проволоки на опорные элементы различного сечения, каждая точка касания фиксируется методом контактной сварки. Полученная конструкция имеет заданную щель с жестким допуском по всей длине.
Материал проволоки и опорных элементов – нержавеющая жаропрочная агрессивноустойчивая сталь с низким содержанием углерода марки AISI 304, AISI 316 и др.

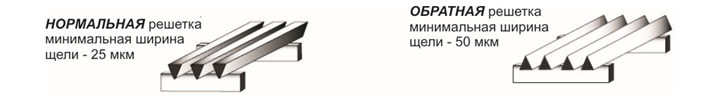

Щелевая решетка создает гладкий жесткий экран с продольными либо поперечными щелями строго определенного размера с допуском до +/- 15 мкм.
Преимущества щелевой решетки
- Жесткий допуск на размер щелей существенно повышает качество фильтрации
- Качество поверхности щелевой решетки характеризуется отсутствием изломов и граней, гладкой зеркальной фильтрующей поверхностью
- Широкие возможности в выборе опорных элементов и проволоки различных профилей позволяют создать необходимую площадь проходного сечения
- Регенерация поверхности щелевых решеток осуществляется способом обратной промывки; механические частицы находятся в неустойчивом положении на фильтрующей поверхности, что способствует низкой засоряемости щелей
- Жесткость конструкции позволяет выдерживать значительный перепады давления
- Широкие возможности по подбору опорных элементов и проволоки различных профилей позволяют создать эффективное полезное сечение фильтрующего элемента;
Использование щелевых решеток в конструкции скважинных фильтров и другого фильтровального оборудования позволяет:
- обеспечить минимальное гидравлическое сопротивление;
- исключить засорение щелевого экрана, т.к. частицы контактируют с ним только в 2-х точках;
- равномерно распределить поток сырья в зоне реакции;
- исключить появление застойных зон в устройствах распределения.

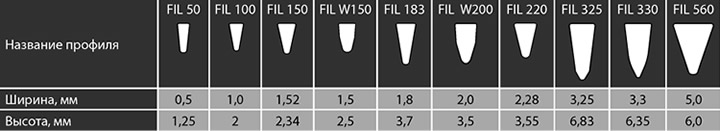

Линейка профилей щелевой решетки

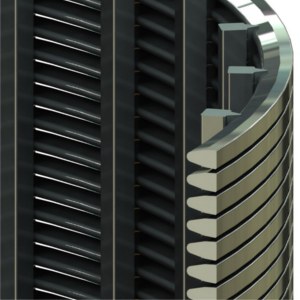

Пятиугольное сечение
Для сложных условий добычи природного сырья (нефть, газ и газоконденсант) специалисты компании АО «ПО СТРОНГ» разработали и внедрили в производство профиль проволоки для фильтроэлементов пятиугольного сечения.
Данный вид профиля применяется в фильтровальном оборудовании для заканчивания горизонтальных и наклонно-направленных скважинах, а также боковых стволов и вертикальных скважин с открытым забоем продуктивного пласта.
Преимущества щелевой решетки
- При изготовлении используется проволока с прямым основанием, что обеспечивает требуемую точность фильтрации при высоких скоростях среды;
- Износ профиля абразивной составляющей механических примесей происходит равномерно по всей ширине прямоугольного участка без изменения щелевого зазора;
- Высокая точность в технологии изготовления самих фильтроэлементов обеспечивается геометрией и качеством пятиугольного профиля, аналога которого пока не существует.
