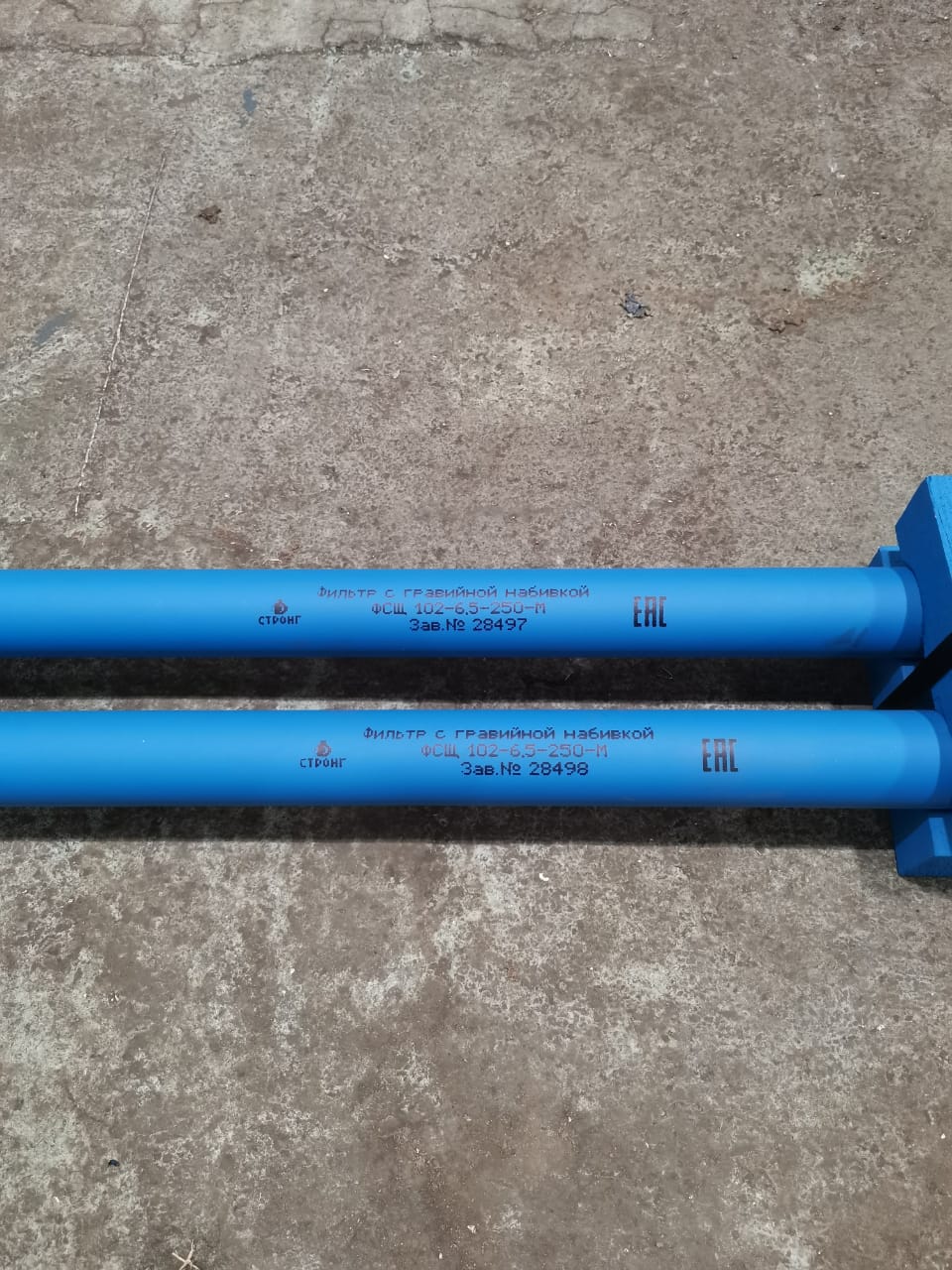

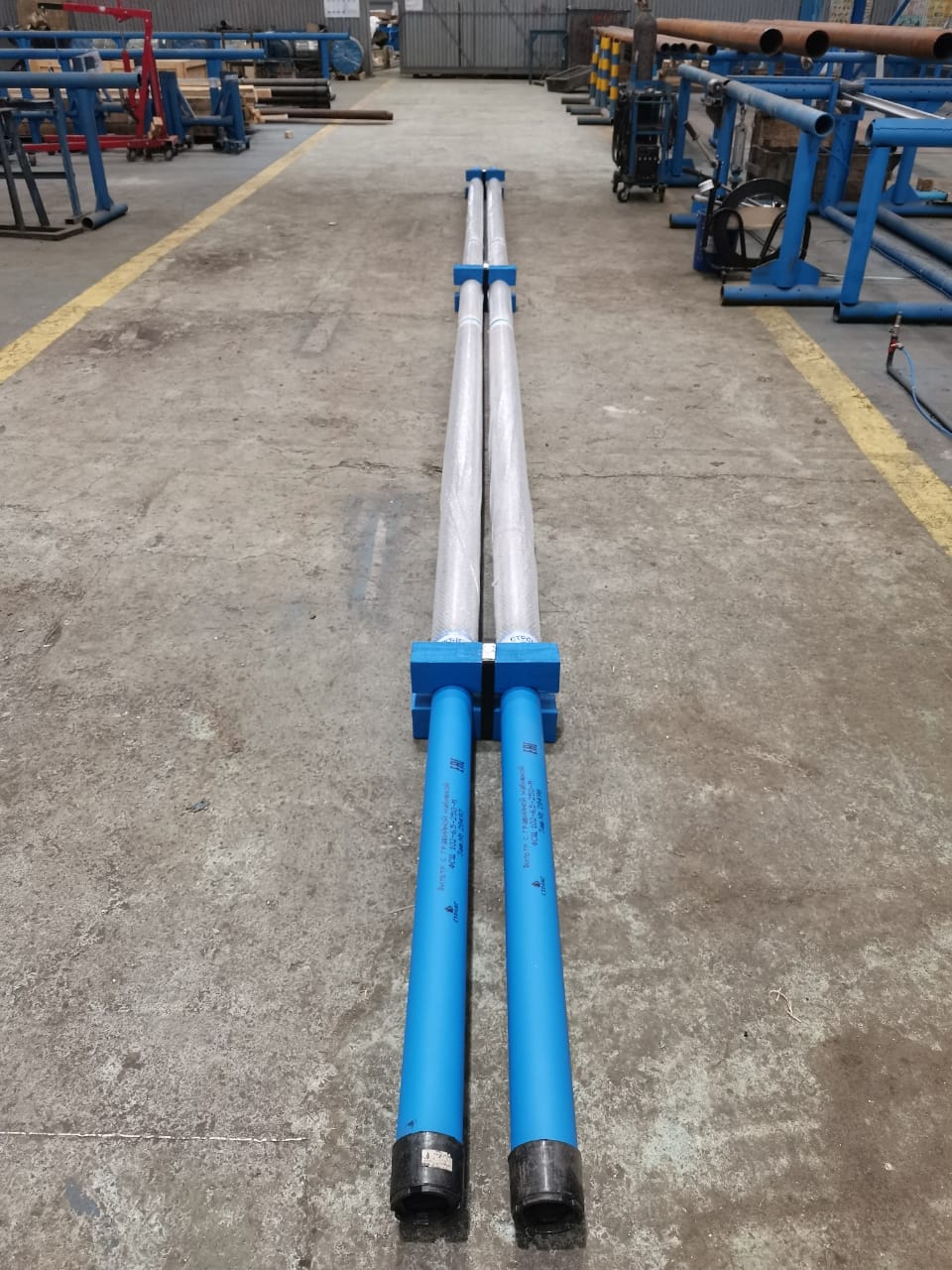

Фильтр с гравийной набивкой

Применение

Фильтры с гравийной набивкой применяются в слабосцементируемых коллекторах с большим давлением, представленных песками от мелкозернистых до пылеватых. Гравий действует в качестве фильтрующего материала, предотвращающего миграцию пластовых мелкодисперсных частиц с добываемыми текучими средами благодаря проявлению арочного эффекта в структуре гравийного массива. Такие фильтры способны удерживать из потока поступающего флюида мелкодисперсные частицы примесей, которые не способны удерживать другие типы фильтров.

Описание

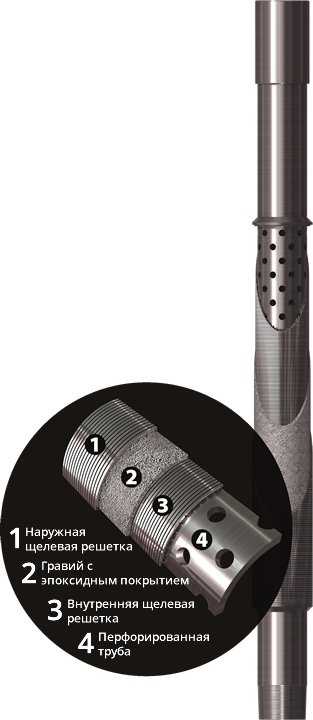

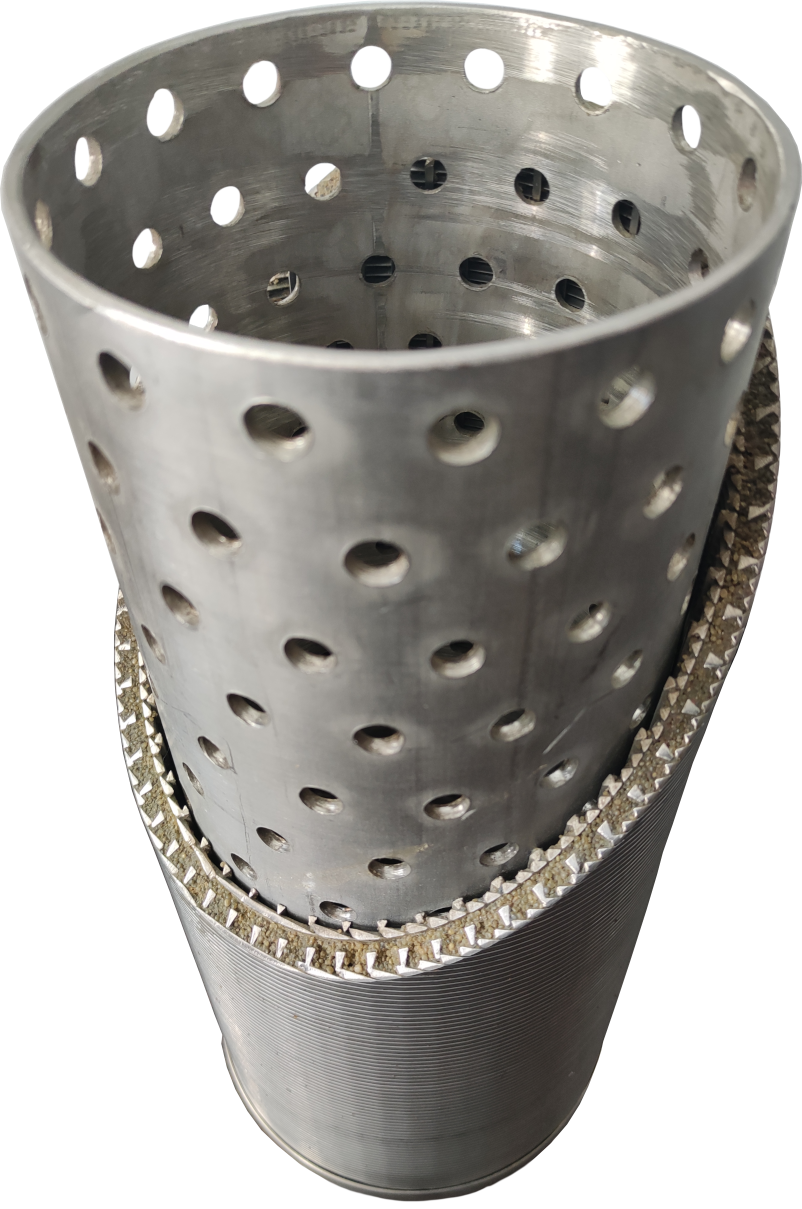

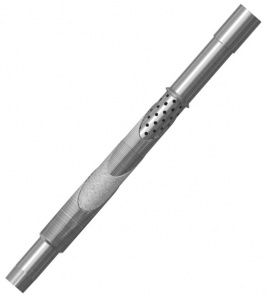

Фильтр представляет собой перфорированную базовую трубу нефтяного сортамента с установленными на ней щелевыми решетками (внутренней и внешней) из нержавеющей проволоки, между которыми расположен запрессованный слой калиброванного гравия с эпоксидным покрытием. Размеры щелей внешней и внутренней решеток определяются исходя из размера частиц межпластового песка и размера частиц гравийной набивки.

Диаметр частиц гравия подбирается согласно анализу гранулометрического материала, исходя из коллекторских свойств эксплуатационного объекта. При этом учитывается условие в соответствии с критерием Сосье, согласно которому расчетный медианный диаметр частиц фракции гравия должен быть больше медианного диаметра пластового песка в 5-6 раз.

Преимущества

Наиболее эффективный и перспективный механический способ предотвращения мелкодисперсных пескопроявлений
Малый градиент гидравлического сопротивления и низкая интенсивность кольматационных процессов
Высокий коэффициент прочности щелевой решетки и конструкции в целом
Возможность регенерации фильтрующей поверхности с помощью прямой и обратной промывки
Коррозионная стойкость
Обеспечение противоэрозийного эффекта
Удержание скелета пласта от разрушения
Равномерное распределение скорости потока по всей поверхности фильтрации
Высокая проницаемость гравия, отсутствие тупиковых опор
