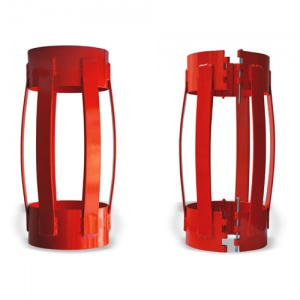

Пружинные центраторы
Стальные пружинные центраторы предназначены для надежного центрирования обсадных колонн и «хвостовиков» при спуске в вертикальных, наклонно-направленных и горизонтальных скважинах.
Применение центраторов обеспечивает равномерный зазор между обсадной трубой и стенками скважины, что улучшает качество цементирования основной колонны и предотвращает повреждение фильтров при спуске хвостовика.
Преимущества
- минимальная величина осевого усилия для проталкивания центратора
- оптимальная величина радиального центрирующего усилия
- высокая точность размеров центратора
- равнопрочность конструкции центратора в целом, способствуюшая безаварийному применению
- быстрая и лёгкая установка центратора на колонну
Размер | 114/144 | 168/216 | 245/295 | 324/394 | 426/508 |
---|---|---|---|---|---|
Размер обсадной колонны, мм |
114 | 168 | 245 | 324 | 426 |
Диаметр ствола скважины, мм |
144 | 216 | 295 | 394 | 508 |
Внутренний диаметр, мм |
117,5 +3,2 -0,000 |
168,3 +3,2 -0,000 |
247,7 +3,2 -0,000 |
327 +3,2 -0,000 |
430,2 +3,2 -0,000 |
Наружный диаметр, мин.,мм |
147,3 | 198,1 | 279,4 | 355,6 | 457,2 |
Наружный диаметр, макс.,мм |
159,4 +0,000 -6,35 |
222,3 +0,000 -6,35 |
302,8 +0,000 -6,35 |
401,2 +0,000 -6,35 |
514,4 +0,000 -6,35 |
Общая длина, мм (±1,3 мм) |
457 | 457 | 457 | 457 | 457 |
Макс. проталкивающее усилие, кг |
204 | 408 | 635 | 907 | 1089 |
Мин. радиальное восстанавливающее усилие, кг |
435 | 817 | 907 | 726 | 817 |
Стандарт качества | API 10D | API 10D | API 10D | API 10D | API 10D |
Тип конструкции | Сварной | Сварной | Сварной | Сварной | Сварной |
Количество дуг | 4 | 6 | 6 | 8 | 8 |
Тип колец |
неразъемный/ разъемный |
неразъемный/ разъемный |
неразъемный/ разъемный |
неразъемный/ разъемный |
неразъемный/ разъемный |
