Шарнир скважинный


Описание

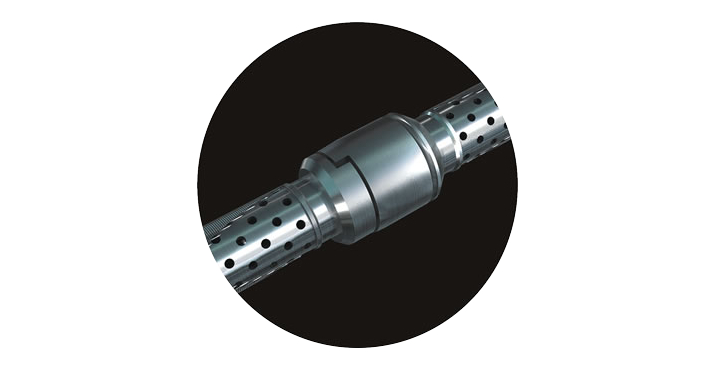

Шарнир скважинный спроектирован специально для возможности беспрепятственного прохождения в скважине на участках с малым радиусом изгиба и высокой интенсивностью набора угла, без риска деформации базовой трубы и щелевого фильтроэлемента.

Фильтр представляет собой соединенное шарнирами устройство. Количество шарнирных соединений определяется в зависимости от радиуса изгиба скважины.

Преимущества

  • Сохранение целостности конструкции Шарнира скважинного при осевом вращении хвостовика на 360° во время спуска в скважину
  • Повышенная эффективность работ по закачиванию скважины за счет уменьшения силы трения
  • Высокая степень механического сопротивления, а также сопротивления к коррозии и температурам (на внутреннем уплотнительном соединении - до 327°C)
  • Легкий спуск и установка внутри скважины: низкий коэффициент трения, уменьшение риска деформации щелевой решетки фильтра
  • Расчет конструкции в соответствии с траекторией скважины, подбор оптимальной длины фильтроэлементов (от 80см до 5 м) и количества шарнирных соединений.

Применение шарниров скважинных

  • Вертикальные, наклонно-направленные и горизонтальные необсаженные скважины
  • Скважины с высоким коэффициентом кривизны
  • Боковые стволы с нерегулярной интенсивностью кривизны
  • Компоновки для МРГП
