Фильтр скважинный с прямой намоткой


Приминение

  • Закачивание нефтегазодобывающих и водозабоных скважин: обсадная колонна, открытый ствол, открытый ствол с гривийной опсыпкой
  • Вертикальные, наклонно-направленные, горизонтальные скважины
  • Зарезка боковых стволов

Преимущества

  • Плотная посадка опорных элементов и проволоки создает необходимое сжатие по окружности трубы и формирует идеальную цилиндрическую форму
  • Отсутствие риска смещения либо размотки профильной проволоки
  • Посадка опорных элементов с натягом на базовую трубу исключает необходимость сварочного соединения
  • Продолжительный срок службы в агрессивных производственных средах
  • Поддержание высоких вращательных нагрузок
  • Высокое сопротивление натяжению и разрушению в ходе спуска и извлечения
  • Быстрая и простая установка
  • Возможность производства фильтра диаметром от 60 мм до 245 мм.
  • Жесткий допуск щели (+/- 15 мкм)
  • Обеспечение условий для обратной промывки
  • Фильтроэлементы выполнены из нержавеющих сплавов марок AISI 304, AISI 316 и др.

Описание

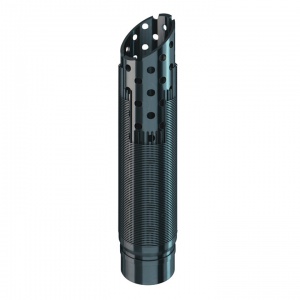

Щелевые скважинные фильтры ФСЩ с прямой намоткой представляют собой перфорированную трубу с плотно посаженными опорными элементами (ребрами жесткости), на которую накручивается профильная проволока и фиксируются контактной сваркой в каждой точке пересечения.

Таким образом, данная конструкция представляет собой единый неразъемный фильтр с высокими прочностными характеристиками.

Степень фильтрации определяется размером щелевого отверстия (от 50 мкм до 2000 мкм).

Диаметр и количество опорных элементов подбирается в зависимости от требуемых прочностных характеристик и диаметра фильтра.

Скважинные фильтры ФСЩ с прямой намоткой изготавливаются различных типоразмеров и могут поставляться в комплекте с центраторами, муфтами, колонным башмаком.
